LPF -40dB
|
200
Hz
Gelombang
input vppnya 4,8 V Gelombang
output vppnya 1,28 V |
0,788 |
0,788 |
 |
|
700
Hz
Gelombang
input vppnya 4,8 V Gelombang
output vppnya 320 mV |
0,775 |
0,775 |
 |
|
1
KHz
Gelombang
input vppnya 4,8 V Gelombang
output vppnya 240 mV |
0,774 |
0,774 |
 |
Suatu filter lolos bawah orde dua dapat dibuat dari dua tahanan dan dua kapasitor. Arus input masuk ke R1 sebesar 10k ohm. kemudian mengalir masuk ke R2 sebesar 10k yang paralel dengan C1 sebesar 1 nanoFarad. Untuk mencari frekuensi, f= 1/2phiRC. sebelumnya kita mencari WC = 1/RC dan didapatkan hasil sekitar 159,23 Hz pada frekuensi, sehingga db akan dapat dilihat pada tabel grafik frekuensi. Filter orde satu ini mempunyai pita transisi dengan kemiringan -20 dB/dekade atau –6 dB/oktav. Penguatan tegangan untuk frekuensi lebih rendah dari frekuensi cut off adalah: Av = - R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R2C1). Hasil dari rumus ini mendapatkan frekuensi dan dapat dilihat dB pada tabel grafik frekuensi respon, gelombang low pass filter dapat dilihat pada osiloskop.

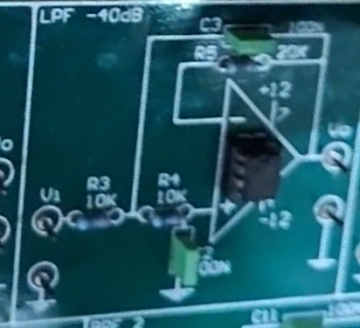

Adapun langkah-langkah perancangan LPF -40dB/dec adalah seperti
berikut :
.png)
.png) |
Analisa prinsip kerja dari LPF berdasarkan tegangan input, output, frekuensi cut off, dan gelombang hasil percobaan
Jawab :
Prinsip kerja dari Low-Pass Filter (LPF) berdasarkan tegangan input, tegangan output, frekuensi cutoff (Fc), dan hasil gelombang dari percobaan.
Tegangan Input (Vin):
Tegangan input (Vin) adalah sinyal yang akan di-filter oleh LPF. Sinyal ini mungkin terdiri dari berbagai frekuensi, tetapi LPF akan memungkinkan sinyal dengan frekuensi rendah untuk melewati.
Tegangan input (Vin) adalah sinyal yang akan di-filter oleh LPF. Sinyal ini mungkin terdiri dari berbagai frekuensi, tetapi LPF akan memungkinkan sinyal dengan frekuensi rendah untuk melewati.
Tegangan Output (Vout):
Tegangan output adalah sinyal keluaran dari LPF setelah proses penyaringan. Prinsip kerja LPF adalah untuk melewati komponen frekuensi rendah dari sinyal input dengan amplitudo yang hampir sama dengan masukan, sementara komponen frekuensi tinggi akan dihilangkan atau diattenuasi. Sebagai hasilnya, Vout akan memiliki komponen frekuensi rendah yang dominan.
Tegangan output adalah sinyal keluaran dari LPF setelah proses penyaringan. Prinsip kerja LPF adalah untuk melewati komponen frekuensi rendah dari sinyal input dengan amplitudo yang hampir sama dengan masukan, sementara komponen frekuensi tinggi akan dihilangkan atau diattenuasi. Sebagai hasilnya, Vout akan memiliki komponen frekuensi rendah yang dominan.
Frekuensi Cutoff (Fc):
Frekuensi cutoff (Fc) adalah frekuensi pada titik di mana respons LPF mulai mengurangi amplitudo sinyal secara signifikan. Di bawah Fc, sinyal melewati LPF dengan sedikit penurunan amplitudo, sementara di atas Fc, amplitudo sinyal akan mulai turun secara dramatis. Fc adalah parameter yang dapat disesuaikan dalam desain LPF dan menentukan batasan frekuensi sinyal yang akan diteruskan atau diblokir oleh LPF.
Frekuensi cutoff (Fc) adalah frekuensi pada titik di mana respons LPF mulai mengurangi amplitudo sinyal secara signifikan. Di bawah Fc, sinyal melewati LPF dengan sedikit penurunan amplitudo, sementara di atas Fc, amplitudo sinyal akan mulai turun secara dramatis. Fc adalah parameter yang dapat disesuaikan dalam desain LPF dan menentukan batasan frekuensi sinyal yang akan diteruskan atau diblokir oleh LPF.
Gelombang Hasil Percobaan:
Hasil gelombang dari percobaan LPF akan menunjukkan bagaimana sinyal masukan berubah setelah melewati LPF. Dalam grafik gelombang hasil percobaan, kita akan melihat bahwa jika sinyal input memiliki frekuensi di bawah Fc, maka sinyal output akan hampir identik dengan input, dengan sedikit penurunan amplitudo karena kehilangan energi selama proses filter. Namun, jika sinyal input memiliki frekuensi di atas Fc, maka sinyal output akan mengalami penurunan amplitudo yang signifikan, yang semakin membesar seiring dengan kenaikan frekuensi.
Hasil gelombang dari percobaan LPF akan menunjukkan bagaimana sinyal masukan berubah setelah melewati LPF. Dalam grafik gelombang hasil percobaan, kita akan melihat bahwa jika sinyal input memiliki frekuensi di bawah Fc, maka sinyal output akan hampir identik dengan input, dengan sedikit penurunan amplitudo karena kehilangan energi selama proses filter. Namun, jika sinyal input memiliki frekuensi di atas Fc, maka sinyal output akan mengalami penurunan amplitudo yang signifikan, yang semakin membesar seiring dengan kenaikan frekuensi.
Download Rangakaian LPF -40 dB [disini]
Download Video Percobaan [disini]
Datasheet Resistor [disini]
Datasheet Kapasitor [disini]
Datasheet OP-Amp [disini]
Datasheet Osiloskop [disini]
