Fixed Bias

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Prinsip Kerja

3. Video Percobaan

4. Analisa

5. Video Penjelasan

6. Download File

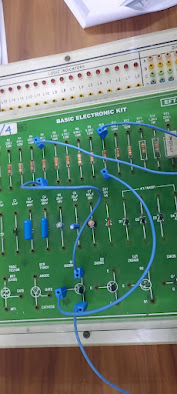

1. Jurnal[Kembali]

2. Prinsip Kerja[Kembali]

Prinsip Kerja :

    Rangkain Fixed Bias adalah salah satu konfigurasi dasar dari rangkaian transistor. Berikut prinsip kerja rangkaian Fixed Bias. Resistor Basis (RB) digunakan untuk memberikan bias pada basis transistor supaya transistor berada dalam kondisi aktif dan dapat mengamplifikasi sinyal input dengan baik. Rangkaian Fixed Bias mengamplifikasi sinyal input yang diterapkan pada basis transistor, menghasilkan penguatan tegangan di antara kolektor dan emitter. Ketika sinyal input diterapkan pada basis transistor, ini mengendalikan aliran arus dari kolektor ke emitter melalui transistor. Rangkaian Fixed Bias cenderung lebih stabil dari konfigurasi lainnya, tetapi memerlukan perawatan yang lebih baik untuk menjaga nilai bias tetap dalam jangka panjang

3. Video Percobaan[Kembali]

4. Analisa[Kembali]

1. Analisa prinsip kerja dari rangkaian fixed bias berdasarkan nilai parameter yang didapatkan ketika percobaan
jawab :

    Prinsip kerja rangkaian fixed bias adalah untuk memberikan tegangan basis yang konstan pada transistor, sehingga transistor dapat mengatur arus kolektor dengan benar. Nilai-nilai komponen dalam rangkaian ini sangat penting untuk memastikan kinerja yang diinginkan dan stabilitas operasi transistor.

        Tegangan Input Vcc sebesar 12 V nantinya akan mengalir arus yang akan mengalir kedua arah yakni menuju RC (1k ohm) dan RB (10k ohm) dan akan menghasilkan Ib dan Ic (bisa diukur dengan multimeter bagian arus) , arus arus tersebut nantinya akan mengalir masuk menuju transistor, ada yang masuk melalui kaki kolektor dan kaki base. Kedua arus yang masuk itu akan keluar melalui kaki emitter dan masuk menuju ground.

    Arus yang mengalir melalui Kaki Base ke Kaki emitter akan menghasilkan tegangan VBE yang dapat diukur menggunakan Voltmeter, Arus yang mengalir dari Kaki kolektor ke kaki emitter dan akan mengahsilkan tegangan VCE yang dapat diukur dengan Voltmeter.

    Arus yang melalui RB lalu masuk ke kaki base akan menghasilkan tegangan VRB dan arus yang mengalir ke RC lalu ke kaki kolektor akan menghasilkan tegangan VRC.

2. Tentukan titik kerja (Q Point) dari percobaan fixed bias(dalam bentuk grafik)
jawab :

3. Nilai apakah yang mempengaruhi perubahan titik kerja (Q point)
jawab :

Dalam konteks fixed bias, perubahan titik kerja biasanya dapat disebabkan oleh faktor-faktor berikut:

• Nilai Resistor Basis (RB): Perubahan nilai resistor basis (RB) akan memengaruhi arus basis (Ib), yang pada gilirannya akan mempengaruhi arus kolektor (Ic) dan tegangan kolektor-emittor (Vce). Semakin besar RB, semakin kecil Ib, dan sebaliknya. Perubahan RB dapat memindahkan Q Point pada karakteristik transistor.

• Nilai Resistor Kolektor (RC): Nilai resistor kolektor (RC) juga dapat memengaruhi arus kolektor (Ic) dan tegangan kolektor-emitor (Vce). Semakin besar RC, semakin kecil Ic, dan Vce cenderung meningkat. Perubahan RC dapat memengaruhi Q Point.

• Nilai Tegangan Sumber (Vcc): Perubahan nilai tegangan sumber (Vcc) akan memengaruhi batas atas tegangan kolektor-emittor (Vce) saat transistor beroperasi. Semakin besar Vcc, semakin besar Vce potensial yang tersedia. Ini dapat memengaruhi posisi Q Point.

• Nilai-nilai Parameter Transistor: Karakteristik transistor, seperti hfe (gain arus), Vbe (tegangan basis-emas), dan Vce (tegangan kolektor-emitor), dapat berbeda antara transistor yang berbeda. Penggunaan transistor dengan parameter yang berbeda akan memengaruhi Q Point.

• Perubahan Temperatur: Suhu lingkungan dapat memengaruhi karakteristik transistor. Pada umumnya, peningkatan suhu akan mengurangi hfe dan Vbe, yang akan memindahkan Q Point.

• Toleransi Komponen: Nilai resistor yang sebenarnya mungkin memiliki toleransi tertentu. Ketidaksempurnaan dalam nilai-nilai ini juga dapat memengaruhi Q Point.

5. Video Penjelasan[Kembali]

6. Download File[Kembali]

Download video percobaan [disini]

Download video penjelasan [disini]
